单片电源防雷模块
本系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第二级防护, 防止低压设备受到过压干扰,安装于防雷分区LPZ0B-1及后续分区
一：产品特点
1：模块化离离结构，运维简便
2：单相一级，可组合成多极适用不同电网制式
3：动态热脱扣装置，温控断路技术
4：通流能力强，响应时间快，保护水平低
二：技术参数
| 产品型号 | HXL36-20KA | HXL60-20KA | HXL110-25KA | HXL220-25KA | HXL380-25KA | |
| 最大持续工作电压Uc | 36V | 60V | 110V | 220V | 380V | |
| 标称放电电流(8/20µs) In | 10KA | |||||
| 最大放电电流(8/20µs)Imax | 20KA | 25KA | ||||
| 电压保护水平 （In）Up | ≤330V | ≤350V | ≤500V | ≤700V | ≤1KV | |
| 响应时间tA | ≤25ns | |||||
| 备用保险丝 | 125A | |||||
| 短路容量 | 25KA/50HZ | |||||
| 温度范围 | -40℃～ 80℃’ | |||||
| 安装接线方式/规格 | 并联/多股线线16mm² | |||||
| 工作状态指示/故障指示 | 绿/红 | |||||
| 外壳材料 | 红色强化热熔塑料，UL94-V0 | |||||
| 安装宽度 | 1mods | |||||
| 安装支架 | 35mmDIN轨 | |||||
| 防护等级 | IP20 | |||||
| 远程报警端子类型 | 开关转换触点 | |||||
| 远程信号 | AC:250V/0.5A | |||||
| 遥信端子接线规格 | 最大1.5㎜² | |||||
三：安装说明
1：安装时请根据安装示意图连接，其中L为相线，N为零线，PE为地线，将电源相线(L)、零线(N)分别接入电涌保护器相应接线端子，保证牢固及可靠，请勿带电操作，切勿错接。
2：安装完成后，合上电源断路器开关，检查工作状态是否正常。将避雷模块接地端与防雷地线(推荐接地阻≤4Ω)作良好电气连接。
3：防雷模块工作期间，应注意查看指示灯工作状态：指示灯绿色，防雷模块工作正常，指示灯红色，防雷模块出现故障，请及时卸下维修或更换。
4：建议导线规格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，导线要短、直。

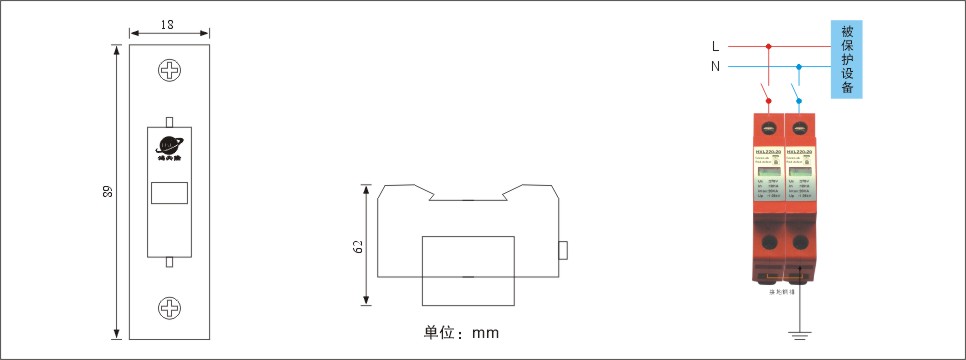

四：安装示意图
