导轨式电源防雷器

本产品是按SPD III级分类试验要求设计的电涌保护器,可用于电源系统的负载设备第三级精细防护,防止终端电源设备受到过电压及浪涌干扰,安装于防雷分区LPZ2-3界面.

一:产品特点:

1:串联模块化分离结构,运维简便

2:适用于单相TN-TT电网制式

3:工作状态失效指示

4:共模.差模全保护模式

5:通流能力强,响应时间快,残压低

6:温控断路和过流保护装置

二:技术参数:

产品型号HXL-D12HXL-D24HXL-D48HXL-D220
保护级别D级
工作电压Un(V)122448230
标称放电电流(8/20us)(KA)5
最大放电电流(8/20us)(KA)10
电压保护水平(V)≤80≤120≤200≤300
最大持续运行电压Un(V)203065150
响应时间(ns)<20<20<20<20
漏电流(uA)≤30≤30≤30≤30
保护模式L-PE﹑N-PE
SPD连接线BVR≥2.5㎜BVR≥2.5㎜
接地线BVR≥6㎜BVR≥6㎜
工作环境温度:-40℃~+80℃,相对湿度95%
外壳材料铝合金外壳
规格尺寸㎜61×18×90㎜

三:产品安装

  1:安装时请根据安装示意图连接,其中输入端为导线接入端,输出端为被保护设备连接端。 PE为地线,防雷器串联安装在电源线路和被保护设备之间,输出端接被保护设备。

  2:所有接线必须牢固及可靠电气联接。建议导线规格:48V 以下接地线:BVR≥2.5mm2。220V 接地线:BVR≥6mm2。 接地线线要短、直。

  3:防雷接地应符合防雷规范要求,接地线尽可能粗短,并且接地电阻应小于4Ω。

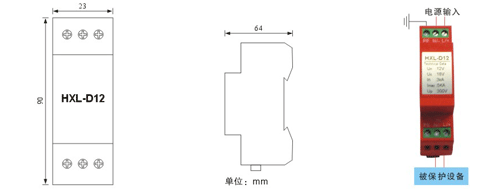

三:安装示意图
