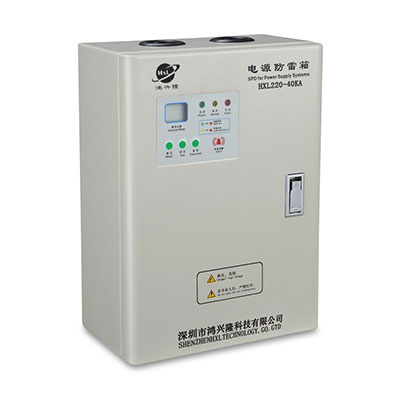

单相电源防雷箱(带雷电计数器)

本系列产品模块式箱式电涌保护器用于将电源系统接入防雷等电位系统中,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0B—2界面

一:产品特点

  1:箱体采用优质钢材制作,阻燃、防腐.

  2:防雷单元采用模块化设计,方便测试和更换

  3:带负载过流、过热、失效分离装置 通流量大、残压低,响应时间快。

  4:显示正常/故障工作状态, 具有工作指示、故障指示、雷击计数等功能,提供遥信。

  5:防雷单元采用双重的热脱扣装置,提供更可靠的保护

  6:设计合理,免维护,易操作,易安装

二:技术参数:

产品型号

HXL220-40KA/2HXL220-60KA/2HXL220-80KA/2HXL220-100KA/2
标称工作电压Uc220V220V220V220V
标称放电电流(8/20us)In20KA30KA40KA60KA
最大放电电流(8/20us)Imax40KA60KA  80KA100KA
电压保护水平1.75KV1.95KV≤2.5KV≤2.8KV
最大持续运行电压Uc385V
响应时间tA<20ns
断路装置空开C32空开C63
安装接线方式/规格并联/多股线35㎜
 工作状态指示红灯/绿灯
安装位置及方式室内壁挂式

工作环境

-40℃—+80℃

防护等级

IP20
规格尺寸300*220*125mm

















三:产品安装

  1:请根据安装示意图连接,安装在楼层分配电箱或机房配电箱电源进线端,其中L为相线,N为零线,PE为地线。

  2:保证接线牢固.可靠,请勿带电操作,切勿错接。安装完成后,合上电源断路器开关,检查工作状态是否正常。将防雷箱接地端与防雷地线(推荐接地阻≤4Ω)作良好电气连接。

  3:防雷箱工作期间,应注意查看指示灯工作状态:指示灯绿色,防雷箱工作正常,指示灯红色,防雷箱出现故障,请及时卸下维修或更换。箱体的  面板上配有雷电计数器,其中计数范围为0~99,窗口显示前一段时间雷击次数。

  4:建议导线规格:20KA不小于6平方,40KA不小于10平方,60KA以上不小于16平方,接地线要短、直。

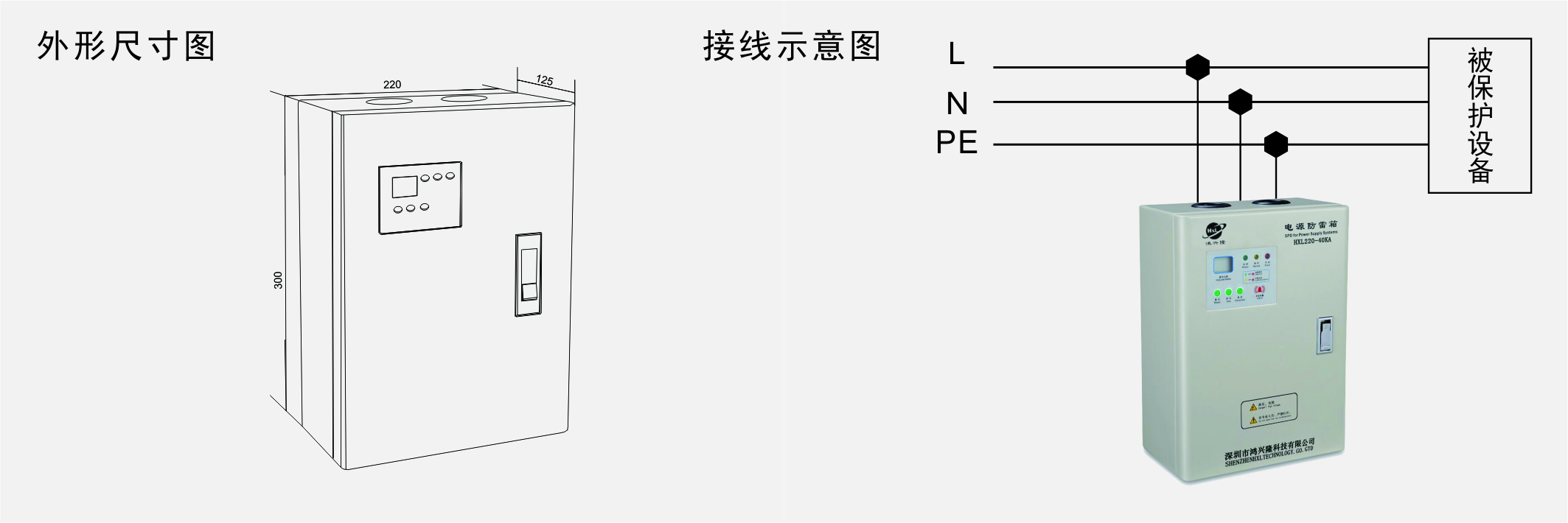

四:安装示意图
