单路视频防雷器
本系列产品同轴信号电涌保护器用于连接的同轴信号传输设备防雷及抗浪涌保护,适用于有线电视系统,视频监控系统,安防系统,计算机网络系统等同轴通讯设备的防护,安装于防雷分区LPZ1-3界面
一：产品特点
1:BNC、F、L9接口，工作频带宽
2:适用于视频、有线电视、G.703 等同轴设备防护
3:插耗低，信号传输性能优越
4:通流容量大，响应时间快，保护水平低
二：技术参数
| 产品型号 | HXL-STV-BNC | HXL-STV/4E | BXL-X/16E | ||||
| 保护路数 | 1路 | 4路 | 16路 | ||||
| 标称工作电压Un | 5 | ||||||
| 最大持续运行电压UC | 8 | ||||||
| 带 宽fG | 300MHZ | ||||||
| 插入损耗（dB） | ≤0.2 | ||||||
| 标称放电电流IN(8/20us)In | 5 | ||||||
| 最大放电电流IN(8/20us)Imax | 10 | ||||||
| 特性抗阻Z | 75Ω | ||||||
| 响应时间tA | ≤1ns | ||||||
| 输入输出阻抗(Ω) | 75 | ||||||
| 接口型号 | BNC | ||||||
| 外壳材料 | 屏蔽金属 | ||||||
| 工作环境 | -40℃～ 80℃ | ||||||
| 外形尺寸 | 68×25×25㎜ | 180×85×45㎜ | 485×110×45㎜ | ||||
| 防护等级 | IP20 | ||||||
三：产品安装
1:同轴信号电涌保护器用于连接的同轴信号传输设备防雷及抗浪涌保护,适用于有线电视系统,视频监控系统,安防系统,计算机网络系统等同 轴通讯设备的防护.
2:视频防雷器串联安装于视频信号通道和被保护设备之间，“OUT”为设备端与被保护设备相连,“IN”为进线端.
3:所有接线必须牢固及可靠电气联接。
4:防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于4Ω，接地线BVR:≥6mm2。

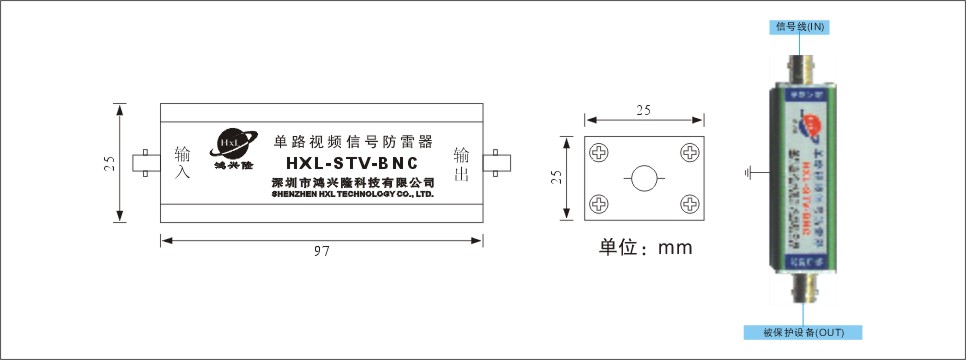

四：安装示意图
