导轨式4路信号防雷器

本系列产品用于螺丝端子方式连接的一体化两条双绞线电涌保护器,防止信息线路上由于雷电引起的浪涌过电压对相关设备造成危害,可用于各种与电话线或数据控制线连通的设备保护,安装于防雷分区LPZ1-3界面

一:产品特点:

  1:提供双芯线保护.

  2:通流容量大,响应时间快,保护水平高.

  3:采用标准导轨安装方式,适用集中接线安装场合.

  4:信号传输性能优越.

  5:多级电压保护,应用范围广泛.

  6:可对各种通信线路进行保护.

二:技术参数:

产品型号HXL-X-D5/8EHXL-X-D12/8EHXL-X-D24/8EHXL-X-D48/8EHXL-X-D110/8E
标称工作工作电压Un5V12V24V48V110V
最大持续运行电压Uc6V18V30V60V170V
标称放电电流(8/20us)In3KA5KA
最大放电电流Imax(8/20us)Imax5KA10KA
响应时间tA≤1ns
插入损耗≤0.5dB
电源保护水平(V)≤15V≤30V≤55V≤85V≤270V
接口类型接线端子
安装接线规格1.5㎜~4㎜
被保护芯线8
工作环境温度:-40℃--+80℃,相对温度<95%
规格尺寸75×60×50㎜
安装支架导轨式
防护等级IP20

三:产品安装

  1:本产品安装于信号通道和被保护设备之间,输出端与被保护设备相连。

  2:产品采用35mm导轨安装方式,所有接线必须牢固及可靠电气连接。SPD连接线BVR:2.5—4mm²,接地线BVR:6mm²。

  3:适用于室内运行,如安装在室外时,必须加装防水外壳。

  4:防雷接地应符合防雷规范要求,接地线尽可能做到短而直,且接地电阻应小于10Ω。

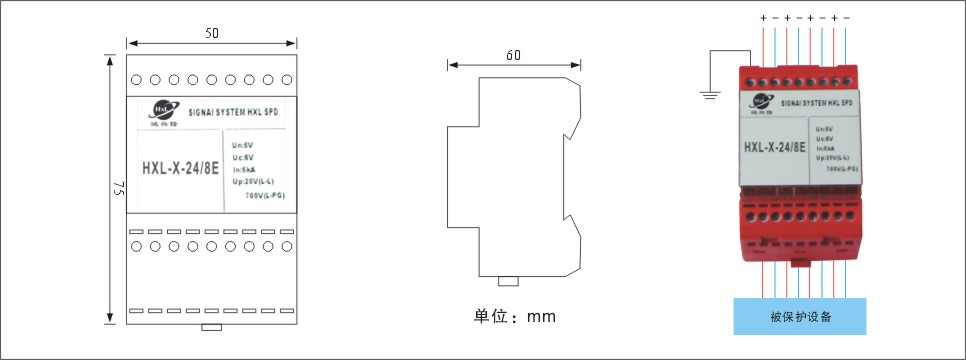

四:安装示意图
