导轨式3线控制信号防雷器
本系列产品用于螺丝端子方式连接的一体化两条双绞线电涌保护器,防止信息线路上由于雷电引起的浪涌过电压对相关设备造成危害,可用于各种与电话线或数据控制线连通的设备保护,安装于防雷分区LPZ1-3界面
一：产品特点：
1:提供三芯线保护.
2:通流容量大,响应时间快,保护水平高.
3:采用标准导轨安装方式,适用集中接线安装场合.
4:信号传输性能优越.
5:多级电压保护,应用范围广泛.
6:可对各种通信线路进行保护.
二：技术参数：
| 产品型号 | HXL-X-5 | HXL-X-D12 | HXL-X-D24 | HXL-X-48 | HXL-X-D110 | |
| 标称工作工作电压Un | 5V | 12V | 24V | 48V | 110V | |
| 最大持续运行电压Uc | 6V | 18V | 30V | 60V | 170V | |
| 标称放电电流(8/20us)In | 3KA | 5KA | ||||
| 最大放电电流Imax(8/20us)Imax | 5KA | 10KA | ||||
| 响应时间tA | ≤1ns | |||||
| 插入损耗 | ≤0.5dB | |||||
| 电源保护水平(V) | ≤15V | ≤30V | ≤55V | ≤85V | ≤270V | |
| 接口类型 | 接线端子 | |||||
| 安装接线规格 | 1.5㎜～4㎜ | |||||
| 被保护芯线 | 3 | |||||
| 工作环境 | 温度：-40℃--+80℃，相对温度＜95% | |||||
| 规格尺寸 | 90×61×18㎜ | |||||
| 安装支架 | 导轨式 | |||||
| 防护等级 | IP20 | |||||
三：产品安装
1:本产品安装于信号通道和被保护设备之间，输出端与被保护设备相连。
2:产品采用35mm导轨安装方式，所有接线必须牢固及可靠电气连接。SPD连接线BVR：2.5—4mm²，接地线BVR：6mm²。
3:适用于室内运行，如安装在室外时，必须加装防水外壳。
4:防雷接地应符合防雷规范要求，接地线尽可能做到短而直，且接地电阻应小于10Ω。

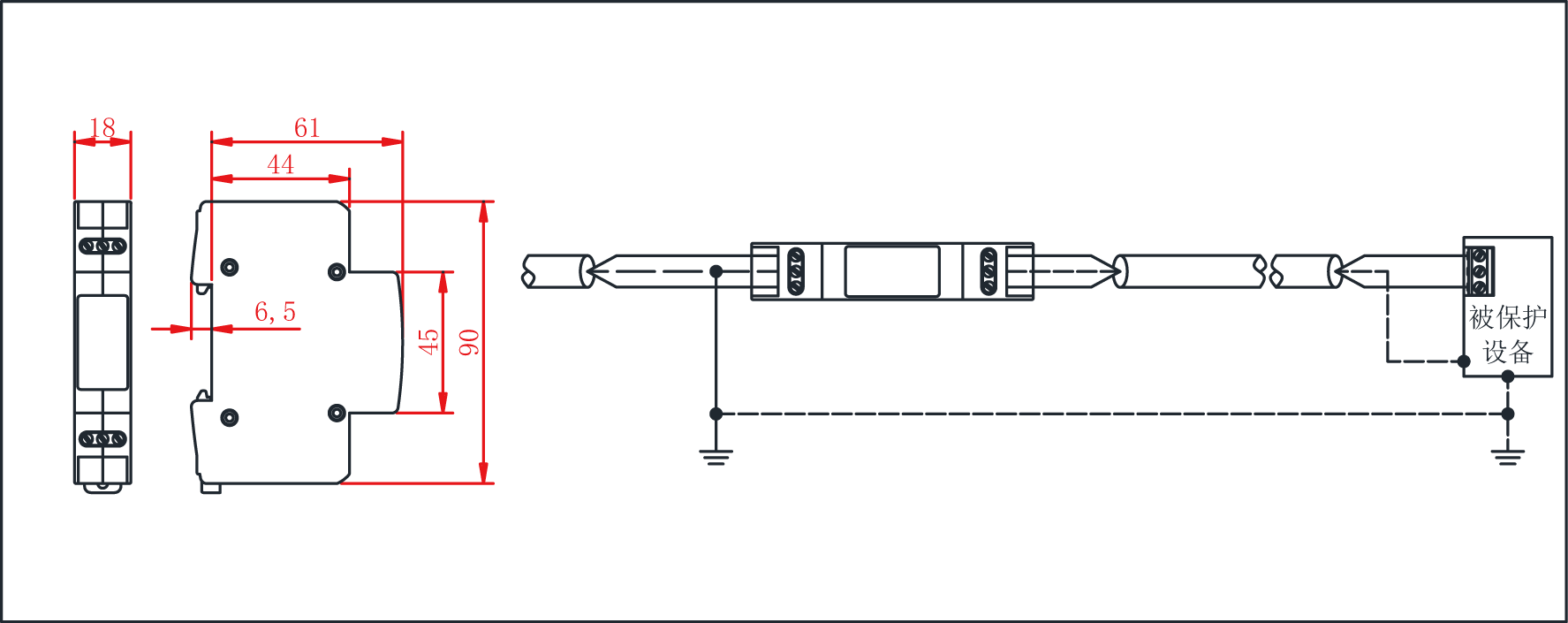

四：安装示意图
