一：产品特点

  1:模块化分离结构，运维简便.

  2:适用于各种直流电源系统保护.

  3:运态热脱扣装置，温控断路技术.

  4:通流能力强，响应时间快，保护水平低.

  5:适用于电信机房直流母线、微波通信机房直流母排、变电站合闸母线、控制母线防雷保护。

二：技术参数

三：安装说明

  1:直流防雷模块采用并联的方式与电源线路相连接，接地端“PE”与地网相接；

  2:安装时，避雷器前加装空气开关或熔断器，以保护安全和便于维护，防雷器的“+”、“-”标志接相应的直流电源的正负极；“PE”标志接地线,所有接线必须牢固及可靠电气联接，

  3:防雷接地应符合防雷规范要求，SPD接地线：BVR≥10mm2,接地线尽可能粗短且接地电阻应小于4Ω。

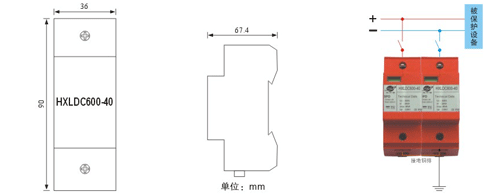

四：接地示意图
