三相电源防雷模块NPE
本系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第二级防护, 防止低压设备受到过压干扰,安装于防雷分区LPZ0B-1及后续分区
一：产品特点
1：三相,适用于各种供电系统。
2：模块化分离结构,运维简便。
3：可视的失效指示窗口。
4：配有遥信接点,实现远程监控。
5：通流能力强,响应时间快,残压低。
6：双重的动态热脱扣装置,温控断路技术。
二：技术参数
产品型号 | HXL220-20/1+N | HXL220-40KA/1+N | HXL380-20KA/3+N | HXL380-40KA/3+N | |
| 标称工作电压Uc | 220V | 220V | 220V | 220V | |
| 标称放电电流(8/20us)In | 10KA | 20KA | 10KA | 20KA | |
| 最大放电电流(8/20us)Imax | 20KA | 40KA | 20KA | 40KA | |
| 电压保护水平 | ≤1.5KV | ≤1.75KV | ≤1.5KV | ≤1.75KV | |
| 最大持续运行电压Uc | 385V | ||||
| 响应时间tA | ＜20ns | ||||
| 备用保险丝 | 125A | ||||
| 安装接线方式/规格 | 并联/多股线35㎜ | ||||
| 劣化指示 | 劣化指示窗口 | ||||
| 安装位置及方式 | 35㎜DIN轨安装 | ||||
| 工作环境 | -40℃—+80℃ | ||||
| 防护等级 | IP20 | ||||
| 外壳材料 | 红色强化热熔塑料，UL94-V0 | ||||
| 规格尺寸 | 89×72×62mm | ||||
三：产品安装
1:SPD应用于主配电系统为380V雷电防护，并联安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。 安装前必须切断电源，严禁带电操作。
2:安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态 是否正常。
3:防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块出现故障， 应及时维修或更换。
4:适于室内运行，如安装在室外时，必须加装防水外壳。
5:所有接线必须牢固及可靠电气联接。20KA不小于6平方，40KA不小于10平方，导线要短、直。其引线长度应小于1m且越短越好。
6:防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。

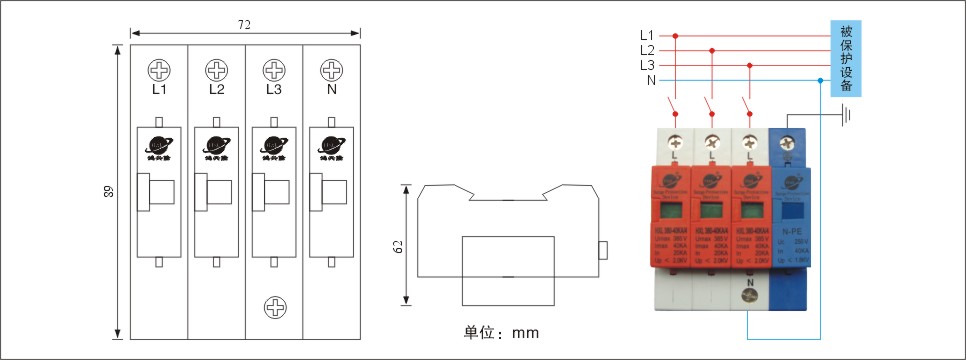

四：安装示意图
