三相电源防雷模块

本系列产品是按SPD II级分类试验要求设计的限压型电涌保护器,可用于电源线路的负载设备第一级防护,防止低压设备受到过压干扰,安装于防雷分区LPZ0B-1或更高的界面

一:产品特点

  1:三相,适用于各种供电系统。

  2:模块化分离结构,运维简便。

  3:可视的失效指示窗口。

  4:配有遥信接点,实现远程监控。

  5:通流能力强,响应时间快,残压低。

  6:双重的动态热脱扣装置,温控断路技术

二:技术参数

产品型号HXL380-20KA/4HXL380-40KA/4HXL380-60KA/4HXL380-80KA/4HXL380-100KA/4
标称工作电压Uc385V385V385V385V385V
标称放电电流(8/20us)In10KA20KA30KA40KA60KA
最大放电电流(8/20us)Imax20KA40KA60KA   80KA100KA
电压保护水平≤1.2KV≤1.75KV≤1.95KV≤2.5KV≤2.8KV
最大持续运行电压Uc385V
响应时间tA<25ns
备用保险丝100A125A160A160A250A
安装接线方式/规格并联/多股线35㎜
  劣化指示劣化指示窗口
安装位置及方式35㎜DIN轨安装
工作环境-40℃—+80℃
防护等级IP20
外壳材料红色强化热熔塑料,UL94-V0
规格尺寸89×72×62mm

三:安装说明

  1:安装时请根据安装示意图连接,其中L1、L2、L3为相线,N为零线,PE为地线,将电源相线(L1,L2,  L3)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,请勿带电操作,切勿错接。

  2:安装完成后,合上电源断路器开关,检查工作状态是否正常。将避雷模块接地端与防雷地线(推荐接地阻≤4Ω)作良好电气连接。

  3:防雷模块工作期间,应注意查看指示灯工作状态:指示灯绿色,防雷模块工作正常,指示灯红色,防雷模块出现故障,请及时卸下维修或更换。

  4:建议导线规格:20KA不小于6平方,40KA不小于10平方,60KA以上不小于16平方,导线要短、直。

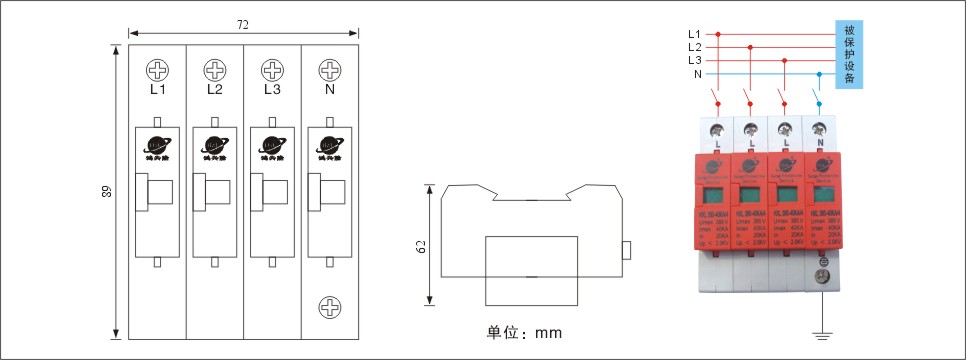

四:安装示意图
