千兆网络信号防雷器

本系列产品为各种网络传输设备等设计的网络用网络信号电涌保护器,适用于各种千兆以太网,ATM,VOIP网络,POE系统等,安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上

一:产品特点

  1:RJ45接口,1Gbps,高传输速率。

  2:额定放电电流大,响应时间快

  3:低电容设计,插入损耗小。

  4:具有过流、过压、嵌位保护功能, 多级保护、残压低。

  5:采用具有屏蔽能力的金属合金外壳

二:技术参数

产品型号HXL-RJ45-E1000HXL-RJ45-24E1000
保护路数1路24路
标称工作电压Un5V
最大持续工作电压Uc6V
标称电流∣L350mA
标称放电电流(8/20us)(KA)In2.5KA
最大放电电流(8/20us)(KA)Imax5KA
线–线电压保护水平(In)Up≤15V
线–PG电压保护水平(In)Up≤150V
寄生电容C≤25PF
响应时间tA≤10ns
传输速率Vs1000MbPS
插入损耗≤0.5dB
温度范围温度:-40℃—+80℃,相对温度<95%
保护线路8线(pin1.2.3.6.4.5.7.8)
接口类型RJ45
外壳材料屏蔽金属
安装方式35㎜DIN轨/桌面19〝机架

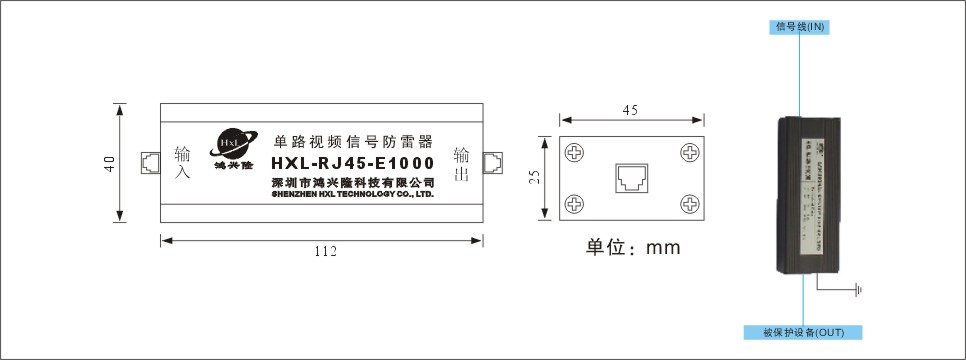

外形尺寸112×40×25485×110×45
防护等级IP20

三:产品安装

  1:HXL-RJ45-E1000系列产品为各种网络传输设备设计的网络用网络信号电源保护器,适用于各种千兆以太网,ATM,VOIP网络,POE系统等,安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上。

  2:所有接线必须牢固及可靠电气联接。

  3:适于室内运行,室外应加防水措施。

  4:防雷接地应符合防雷规范要求,接地线尽量做到短而直且接地电阻应小于4Ω。接地线≥2.5mm2。

四:产品安装
