导轨式千兆网络防雷器
本系列产品为各种网络传输设备等设计的网络用网络信号电涌保护器,适用于各种千兆以太网,ATM,VOIP网络,POE系统等,安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上
一：产品特点
1:RJ45接口,1Gbps,高传输速率。
2:额定放电电流大,响应时间快
3:低电容设计，插入损耗小。
4:具有过流、过压、嵌位保护功能, 多级保护、残压低。
5:采用具有屏蔽能力的金属合金外壳
二：技术参数
| 产品型号 | HXL-RJ45-E1000 | HXL-RJ45-24E1000 | |||
| 保护路数 | 1路 | 24路 | |||
| 标称工作电压Un | 5V | ||||
| 最大持续工作电压Uc | 6V | ||||
| 标称电流∣L | 350mA | ||||
| 标称放电电流(8/20us)(KA)In | 2.5KA | ||||
| 最大放电电流(8/20us)(KA)Imax | 5KA | ||||
| 线–线电压保护水平(In)Up | ≤15V | ||||
| 线–PG电压保护水平(In)Up | ≤150V | ||||
| 寄生电容C | ≤25PF | ||||
| 响应时间tA | ≤10ns | ||||
| 传输速率Vs | 1000MbPS | ||||
| 插入损耗 | ≤0.5dB | ||||
| 温度范围 | 温度：-40℃—+80℃，相对温度＜95% | ||||
| 保护线路 | 8线（pin1.2.3.6.4.5.7.8) | ||||
| 接口类型 | RJ45 | ||||
| 外壳材料 | 屏蔽金属 | ||||
| 安装方式 | 35㎜DIN轨/桌面 | 19〝机架 | |||
| 外形尺寸 | 112×40×25 | 485×110×45 | |||
| 防护等级 | IP20 | ||||
三：产品安装
1：HXL-RJ45-E1000系列产品为各种网络传输设备设计的网络用网络信号电源保护器，适用于各种千兆以太网，ATM，VOIP网络，POE系统等,安装于数据线防雷分区LPZ1-3界面之间的RJ45接口上。
2：所有接线必须牢固及可靠电气联接。
3：适于室内运行，室外应加防水措施。
4：防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于4Ω。接地线≥2.5mm2。

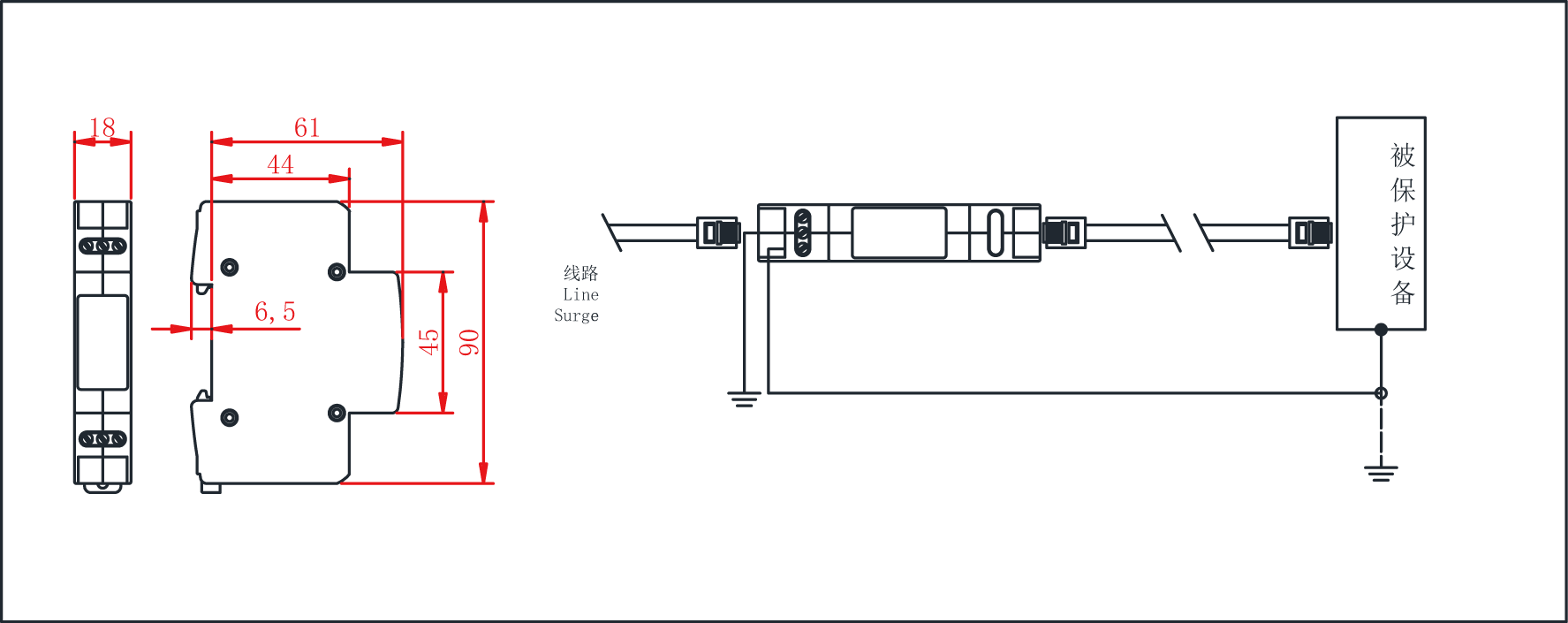

四：产品安装
