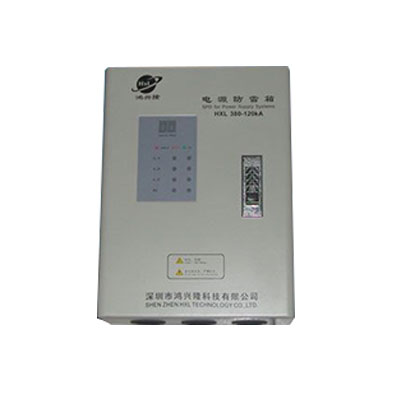

一：产品特点：

  1:箱体采用优质钢材制作,阻燃、防腐.

  2:防雷单元采用模块化设计,方便测试和更换

  3:带负载过流、过热、失效分离装置 通流量大、残压低，响应时间快。

  4:显示正常/故障工作状态, 具有工作指示、故障指示、雷击计数等功能，提供遥信。

  5:防雷单元采用双重的热脱扣装置,提供更可靠的保护

  6:设计合理,免维护,易操作,易安装

二：技术参数：

三：产品安装

 1：请根据安装示意图连接，安装在楼层分配电箱或机房配电箱电源进线端，其中L为相线，N为零线，PE为地线。

 2：保证接线牢固.可靠，请勿带电操作，切勿错接。安装完成后，合上电源断路器开关，检查工作状态是否正常。将防雷箱接地端与防雷地线(推荐接地阻≤4Ω)作良好电气连接。

 3：防雷箱工作期间，应注意查看指示灯工作状态：指示灯绿色，防雷箱工作正常，指示灯红色，防雷箱出现故障，请及时卸下维修或更换。箱体的  面板上配有雷电计数器，其中计数范围为0～99，窗口显示前一段时间雷击次数。

 4：建议导线规格：20KA不小于6平方，40KA不小于10平方，60KA以上不小于16平方，接地线要短、直。

四：安装示意图
