迷你型三合一防雷器
一体化三合一多功能监控专用电涌保护器,适用带云台摄像枪、高速球型摄像机的电源线路、视频线路和控制线路进行防护
一：产品特点
1:一体化设计，多功能电压保护。
2:适用于三合一视频监控系统设备保护。
3:插耗低，信号传输性能优越。
4:通流容量大，响应时间快，使用寿命长.
二：技术参数
| 型 号 | HXL-XDS/3-D12 | HXL-XDS/3-D24 | HXL-XDS/3-D220 | |||||||
| 电源 | 视频 | 控制 | 电源 | 视频 | 控制 | 电源 | 视频 | 控制 | ||
| 标称工作电压 | 12 | 5 | 24 | 24 | 5 | 24 | 220 | 5 | 24 | |
| 最大持续运行电压Uc | 18 | 8 | 30 | 30 | 8 | 30 | 275 | 8 | 30 | |
| 传输速率(bps)M | 20Mbps | 2Mbps | 20Mbps | 2Mbps | 20Mbps | 2Mbps | ||||
| 标称放电电流(8/20us)In | 5KA | |||||||||
| 最大放电电流(8/20us)Imax | 10KA | |||||||||
| 电压保护水平（V） | ≤80 | ≤30 | ≤60 | ≤180 | ≤30 | ≤60 | ≤1.2kv | ≤30V | ≤60V | |
| 接口类型 | 螺丝端子 | BNC | 螺丝端子 | 螺丝端子 | BNC | 螺丝端子 | 螺丝端子 | BNC | 螺丝端子 | |
| 响应时间Tn(ns) | 25ns | 1ns | 25ns | 1ns | 25ns | 1ns | ||||
| 插入损耗（dB) | ≤0.5db | ≤0.5db | ≤0.5db | |||||||
| 工作环境 | -40℃--+80℃ | |||||||||
| 外壳材料 | 铝合金外壳 | |||||||||
| 规格尺寸mm | 83.5*55*36.5mm | |||||||||
| 安装支架 | 室内壁挂式 | |||||||||
| 防护等级 | IP20 | |||||||||
三：产品安装
1:本产品串联安装在摄像机电源线﹑视频线和控制线上，适用于监控系统前端摄像机电源线、视频线和控制线的雷电浪涌防护。输出端与视频摄像机连接。
2:电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。其中电源线路的“L+ ”为火线或正极，“N-”为零线或负极。
3:适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
4:所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥2.5㎜²，接地线：BVR≥6㎜²。
5:防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。

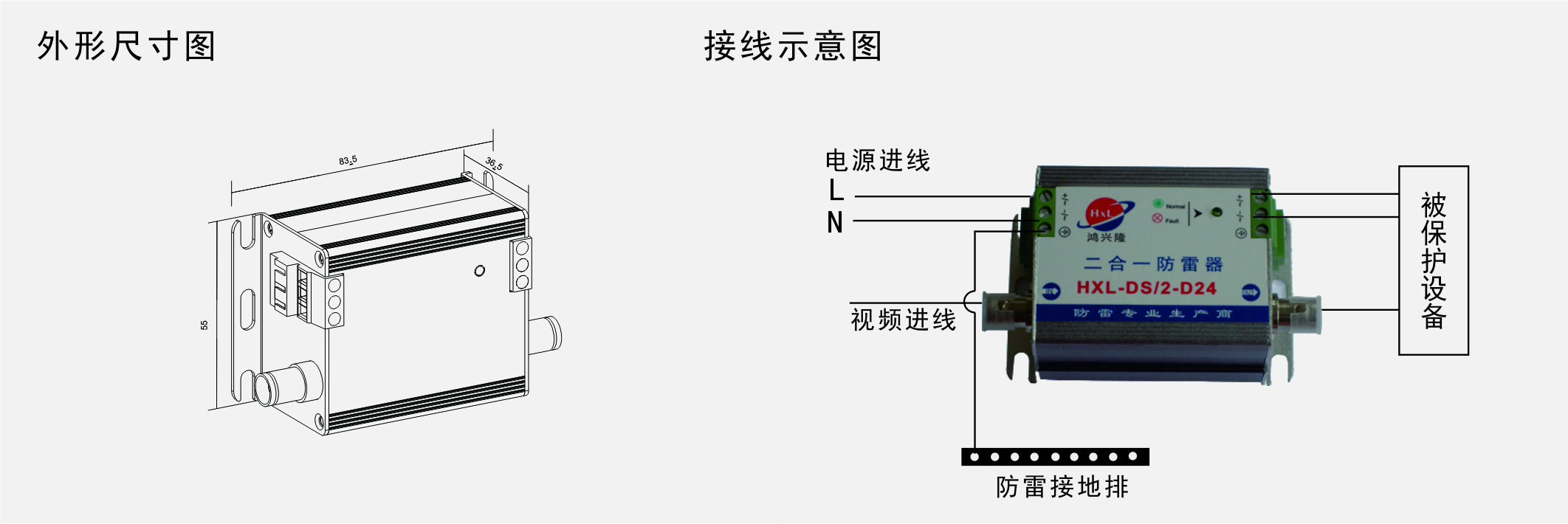

四：安装示意图
