迷你型监控二合一防雷器
一体化二合一多功能监控专用电涌保护器适用于监控系统前端摄像机电源线、视频线的雷电浪涌防护。
一：产品特点
1:一体化设计，多功能电压保护。
2:适用于二合一视频监控系统设备保护。
3:插耗低，信号传输性能优越。
4:通流容量大，响应时间快，使用寿命长.
二：技术参数
| 型 号 | HXL-DS/2-D12 | HXL-DS/2-D24 | HXL-DS/2-D220 | ||||
| 电源 | 视频 | 电源 | 视频 | 电源 | 视频 | ||
| 保护路数 | 1路 | ||||||
| 标称工作电压Un | 12 | 5 | 24 | 5 | 220 | 5 | |
| 最大持续工作电压Uc | 18 | 8 | 30 | 8 | 275 | 8 | |
| 标称电流︱L | 10A | 10A | 10A | ||||
| 标称放电电流（8/20us)In | 5KA | ||||||
| 最大放电电流（8/20us)Imax | 10KA | ||||||
| 电压保护水平 | ≤110V | ≤20 | ≤120V | ≤30V | ≤1.2KV | ≤30V | |
| 接口型号 | 螺丝端子 | BNC | 螺丝端子 | BNC | 螺丝端子 | BNC | |
| 响应时间tA | 25ns | 1ns | 25ns | 1ns | 25ns | 1ns | |
| 传输速率Vs | 20Mbps | 20Mbps | 20Mbps | ||||
| 插入损耗 | ≤0.2db | ≤0.2db | ≤0.2db | ||||
| 工作环境 | -40℃--+80℃ | ||||||
| 外壳材料 | 铝合金外壳 | ||||||
| 规格尺寸 | 83.5×55×36.5㎜ | ||||||
| 安装支架 | 室内壁挂式 | ||||||
| 防护等级 | IP20 | ||||||
三：产品安装
1:本产品串联安装在摄像机电源线﹑视频线上，适用于监控系统前端摄像机电源线、视频线的雷电浪涌防护。输出端与视频摄像机连接。
2:电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。其中电源线路的“L+ ”为火线或正极，“N-”为零线或负极。
3:适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
4:所有接线必须牢固及可靠电气联接。SPD连接线：BVR≥2.5㎜²，接地线：BVR≥6㎜²。
5:防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。

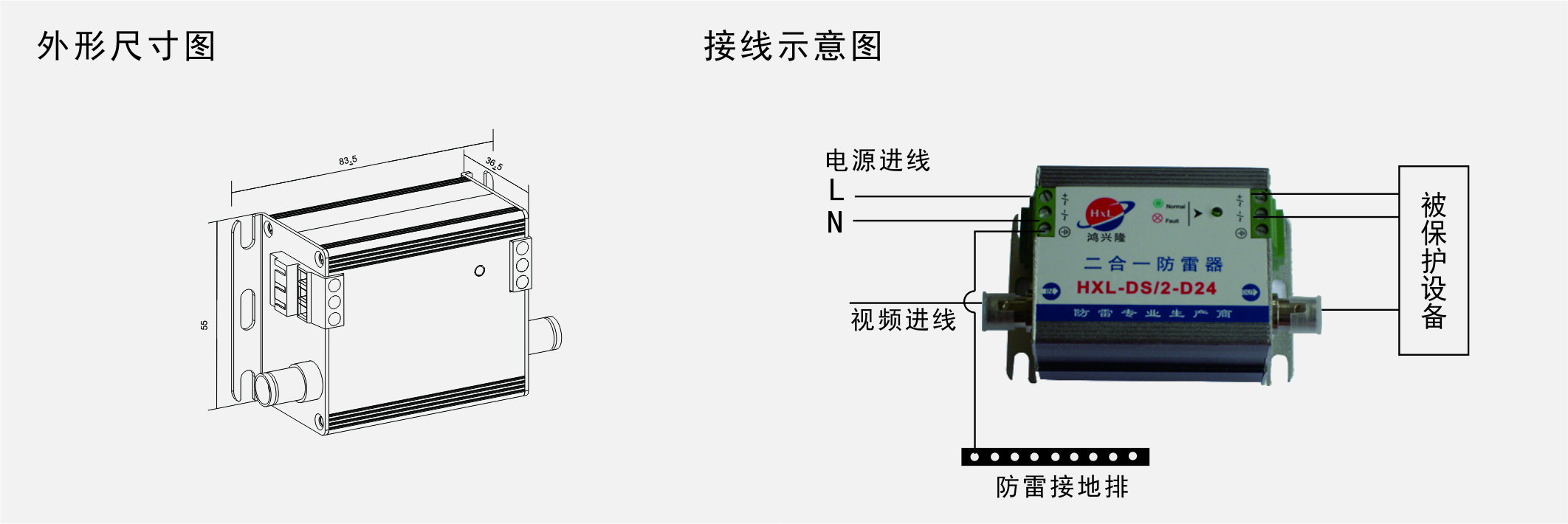

四：安装示意图
