二合一监控防雷器

一体化二合一多功能监控专用电涌保护器适用于监控系统前端摄像机电源线、视频线的雷电浪涌防护。

一:产品特点

  1:一体化设计,多功能电压保护。

  2:适用于二合一视频监控系统设备保护。

  3:插耗低,信号传输性能优越。

  4:通流容量大,响应时间快,使用寿命长.

二:技术参数

型   号HXL-DS/2-D12HXL-DS/2-D24HXL-DS/2-D220
电源视频电源视频电源视频
保护路数1路
标称工作电压Un1252452205
最大持续工作电压Uc1883082758
标称电流︱L10A
10A
10A
标称放电电流(8/20us)In5KA
最大放电电流(8/20us)Imax10KA
电压保护水平≤110V≤20≤120V≤30V≤1.2KV≤30V
接口型号螺丝端子BNC螺丝端子BNC螺丝端子BNC
响应时间tA25ns1ns25ns1ns25ns1ns
传输速率Vs
20Mbps
20Mbps
20Mbps
插入损耗
≤0.2db
≤0.2db
≤0.2db
工作环境-40℃--+80℃
外壳材料铝合金外壳
规格尺寸83×74×25㎜
安装支架室内壁挂式
防护等级IP20

三:产品安装

  1:本产品串联安装在摄像机电源线﹑视频线上,适用于监控系统前端摄像机电源线、视频线的雷电浪涌防护。输出端与视频摄像机连接。

  2:电源部分连接:产品应与被保护摄像机的电源工作电压相匹配,安装时请根据安装示意图所示连接。其中电源线路的“L+ ”为火线或正极,“N-”为零线或负极。

  3:适于室内运行,如安装在室外时,应加装防水箱或安装在摄像机防雨罩内。

  4:所有接线必须牢固及可靠电气联接。SPD连接线:BVR≥2.5㎜²,接地线:BVR≥6㎜²。

  5:防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于4Ω。

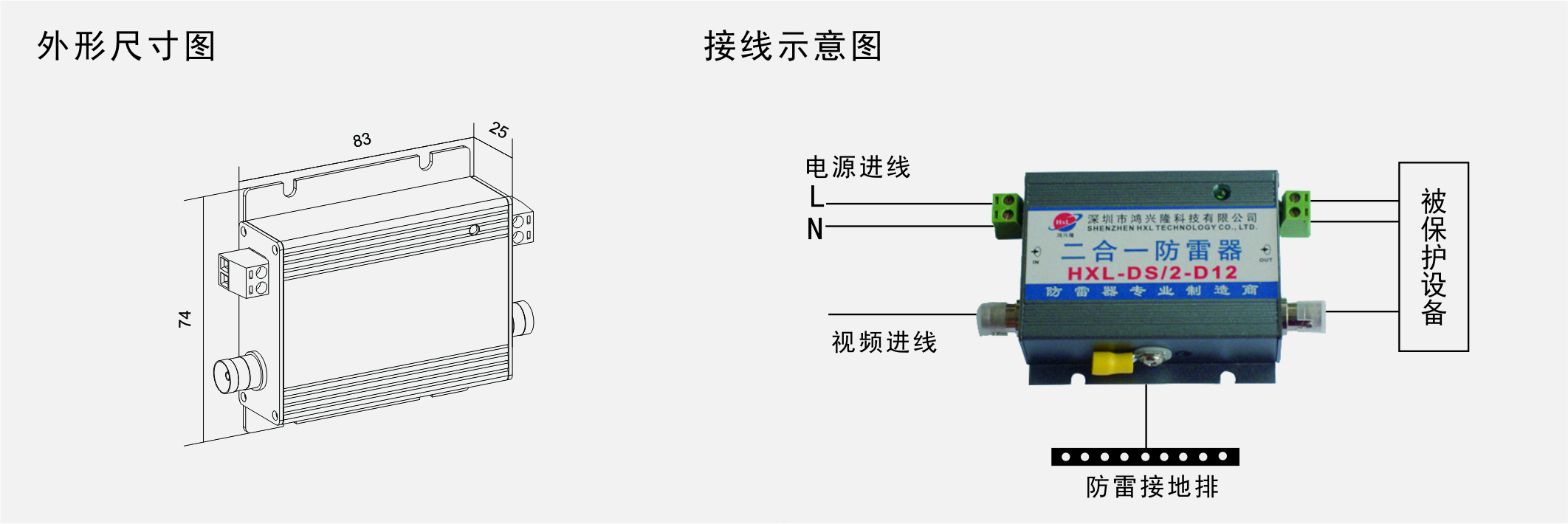

四:安装示意图

二合一防雷器安装示意图.jpg 视频信号-1.jpg 二合一防雷器安装示意图.jpg
