电源网络二合一防雷器

一体化二合一多功能监控专用电涌保护器,适用于监控前端设备如云台摄像枪、高速球型摄像的电源线路和视频线路的防护或多路监控主机的控制线路和视频线路的抗浪涌保护

一:产品特点

  1:一体化设计,多功能电压保护。

  2:适用于网络二合一视频监控系统设备保护。

  3:插耗低,信号传输性能优越。

  4:通流容量大,响应时间快,使用寿命长.

二:技术参数

产品名称电源﹑网络二合一防雷器
产品型号HXL-WL-D12HXL-WL-D24HXL-WL-D220
保护范围电源网络电源网络电源网络
标称工作电压Un12V5V24V5V220V5V
最大持续运行电压Uc18V8v30V8v375V8v
传输速率(bps)20Mbps100M20Mbps100M20Mbps100M
标称放电电流(8/20us)In5KA
最大放电电流(8/20us)Imax10KA
插入损耗
≤0.5dB
≤0.5dB
≤0.5dB
电压保护水平≤110V≤20V≤120V≤25V≤1.2KV≤25V
接口型号接线端子RJ45接线端子RJ45接线端子RJ45
被保护芯线
8线全保护
8线全保护
8线全保护
外壳材料铝合金外壳
工作环境温度:-25℃--+80℃,相对湿度<95%
规格尺寸83×74×25㎜
保护等级IP20

三:产品安装

  1:本产品串联安装在摄像机电源线﹑RJ45网络信号线路上,适用于监控前端设备如云台摄像枪、高速球型摄像的电源线路和视频线路的防护或多路监控主机的控制线路和视频线路的抗浪涌保护。输出端与视频摄像机连接。

  2:电源部分连接:产品应与被保护摄像机的电源工作电压相匹配,安装时请根据安装示意图所示连接。其中电源线路的“L+ ”为火线或正极,“N-”为零线或负极。

  3:适于室内运行,如安装在室外时,应加装防水箱或安装在摄像机防雨罩内。

  4:所有接线必须牢固及可靠电气联接。SPD连接线:BVR≥2.5㎜²,接地线:BVR≥6㎜²。

  5:防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于4Ω。

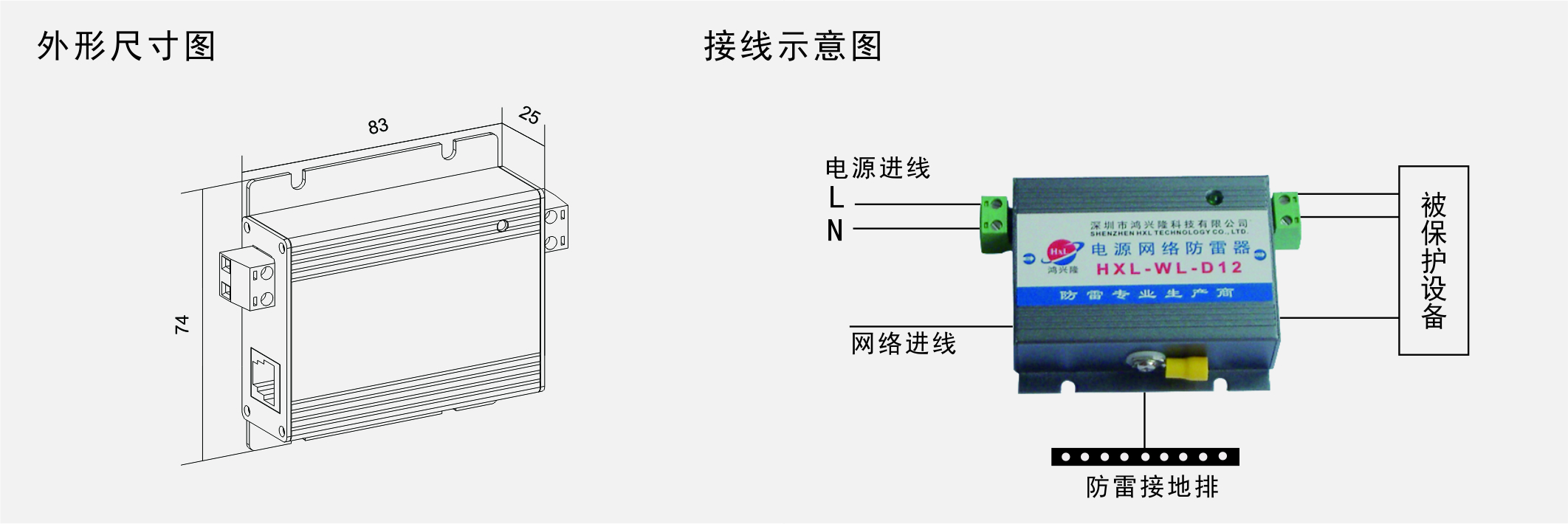

四:安装示意图

二合一防雷器安装示意图.jpg 视频信号-1.jpg 电源网络防雷器安装示意图.jpg
